تقليل انبعاثات الكربون ZFC

ما هو ZFC (Zinc Flake Coating)طلاء رقائق الزنك؟

باعتبارها تقنية طلاء الزنك عالية المقاومة للتآكل التي تشكل صفائح الزنك الخزفية الرقيقة والصلبة على سطح المادة في درجة حرارة الغرفة من خلال الاقتران المتبادل بين رقائق الزنك والموثق الخزفي غير العضوي للصفائح على السطح المعدني ، فهي تقنية مقاومة للتآكل وفقًا لمعيار KS ( طلاء الزنك المصهور) أو تأثير أعلى.

صفة مميزة

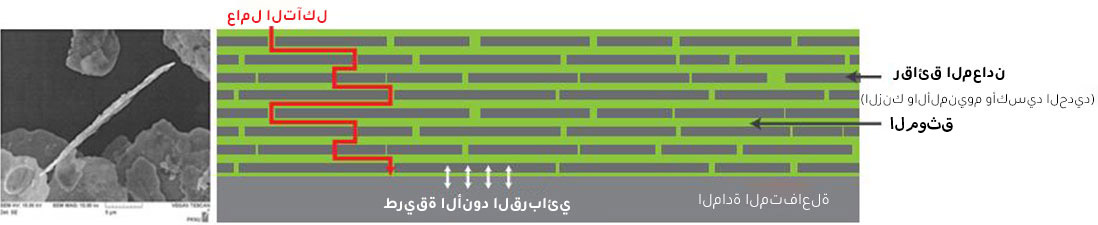

  • حجب عوامل التآكل عن طريق زيادة كثافة طبقة الطلاء بتشكيل هيكل مصفح واستخدام مسحوق الزنك على شكل لوحة.
  • تمتلىء طبقة الطلاء بمادة السيراميك غير العضوية لمنع تدفق وأكسدة الزنك، بالإضافة إلى منع عوامل التآكل من خلال بنية الشبكة
  • منع الصدأ من خلال هيكل أنود الزنك الذبيحي حتى عندما تصل عوامل التآكل إلى المادة الأساسية
  • يوفر مقاومة ممتازة للتآكل عن طريق منع عوامل التآكل، وتثبيط أكسدة الزنك، وبنية الأنود الذبيحة الثلاثية

جدول المقارنة لاختبار رش الملح المحايد

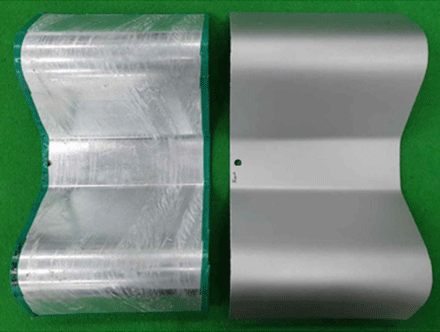

<قبل الاختبار >

<مجلفن بالغمس الساخن 80㎛ > < ZFC مطلي (فضي) 20㎛ >

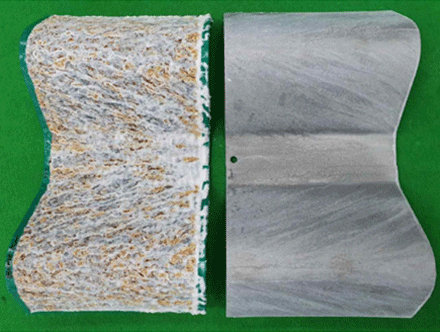

<720 ساعة بعد الاختبار>

<مجلفن بالغمس الساخن 80㎛ > < ZFC مطلي (فضي) 20㎛ >

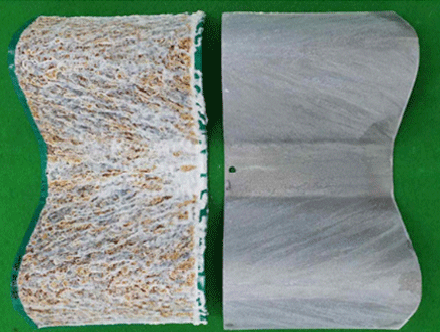

<1000 ساعة بعد الاختبار>

<مجلفن بالغمس الساخن 80㎛ > < ZFC مطلي (فضي) 20㎛ >

  • في اختبار رش الملح، يوفر أداء ممتازاً لمقاومة التآكل بدون الصدأ الأحمر الأخضر مقارنة بالدرابزين المجلفن بالغمس الساخن

جدول مقارنة اختبار التآكل المركب

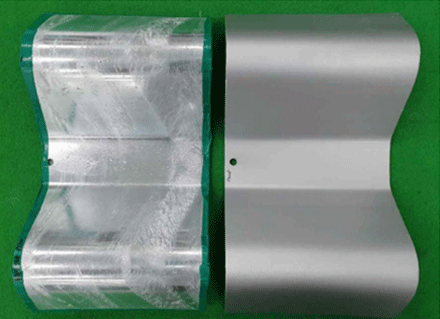

قبل اختبار التآكل المركب

<مجلفن بالغمس الساخن 80㎛ > < ZFC مطلي (فضي) 20㎛ >

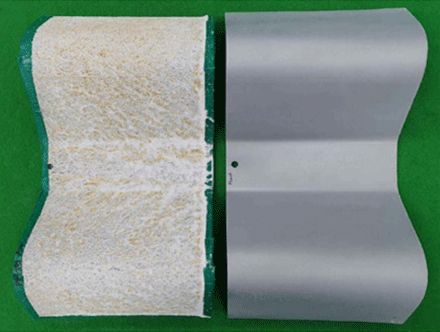

اختبار التآكل المركب بعد اختبار 15 دورة

<مجلفن بالغمس الساخن 80㎛ > < ZFC مطلي (فضي) 20㎛ >

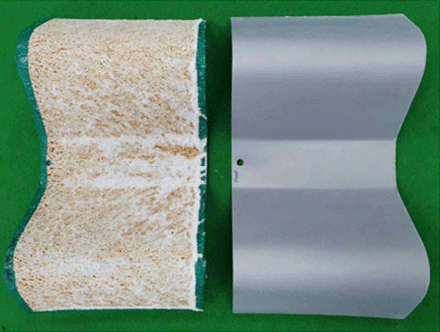

اختبار التآكل المركب بعد اختبار 25 دورة

<مجلفن بالغمس الساخن 80㎛ > < ZFC مطلي (فضي) 20㎛ >

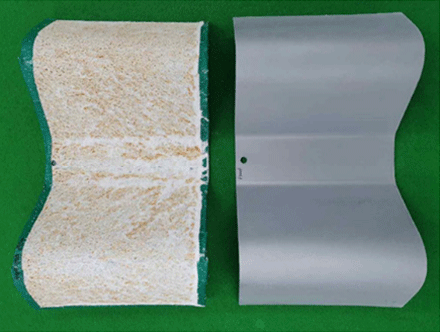

اختبار التآكل المركب بعد اختبار 40 دورة

<مجلفن بالغمس الساخن 80㎛ > < ZFC مطلي (فضي) 20㎛ >

  • في اختبار التآكل المركب (“رش الملح -< التجفيف بدرجة حرارة عالية -< الترطيب بدرجة حرارة عالية -< التجفيف بدرجة حرارة عالية” التجربة لدورة واحدة لمدة 12 ساعة) ينشأ صدأ بالنسبة للدرابزين المجلفن بالغمس الساخن، ولكن لا ينشأ صدأ للدرابزين ZFC الذي يحد من انبعاثات الكربون ويوفر مقاومة ممتازة للتآكل

المنتجات المبتكرة - ZFC (ZINC FLAKE COATING) (طلاء رقائق الزنك) للحد من انبعاثات الكربون

صديق للبيئة

  • منتجات ZFC لا تستخدم الطاقة الأحفورية في عمليات التصنيع، لذا فهي فعالة جداً في تقليل انبعاثات الكربون
    تتميز منتجات ZFC بخصائص صديقة للبيئة حيث لا تنبعث منها الـ 6 معادن الثقيلة والمركبات العضوية المتطايرة الضارة بجسم الإنسان.
  • الحد من انبعاثات ثاني أكسيد الكربون حيث لا يوجد استخدام للطاقة للتجفيف بطريقة التجفيف بدرجة حرارة الغرفة

التقليل من انبعاثات ثاني أكسيد الكربون عن طريق التجفيف في درجة حرارة الغرفة

  • الحد من انبعاثات ثاني أكسيد الكربون حيث لا يوجد استخدام للطاقة للتجفيف بطريقة التجفيف بدرجة حرارة الغرفة

.طلاء معدن الزنك

  • طريقة طلاء معدن الزنك تحمي المادة من خلال طريقة أنود الزنك الذبيحي

.مقاومة ممتازة للتآكل حتى في الطلاءات الرقيقة

  • متانة ممتازة لطبقة الزنك نتيجة لتأثير المواد الرابطة غير العضوية التي تعمل على استقرار الزنك وتثبيط نشاطه
  • قدرة ممتازة على حماية المواد بسبب التأثير المزدوج لطريقة حجب عامل التآكل وطريقة الأنود القربائي

قابلية تشغيل ممتازة مع تجفيف سريع

  • Excellent workability with short stand-by time when coating a large amount of products with the ability to set-to-touch within 10 minutes after coating

التوطين

  • إمكانية ضمان التنافسية الوطنية من خلال التوطين

طلاء ZFC المستوى الثاني النوع المفتوح*

طلاء علوى ZFC المستوى الثاني النوع المفتوح*

طلاء ZFC المستوى الثاني النوع المفتوح*

طلاء ZFC المستوى الرابع النوع المفتوح*

طلاء علوي ZFC المستوى الرابع النوع المفتوح*

طلاء ZFC المستوى الرابع النوع المفتوح*

الدرابزين المجلفن بالغمس الساخن مقابل درابزين ZFC الذي يحد من انبعاثات الكربون

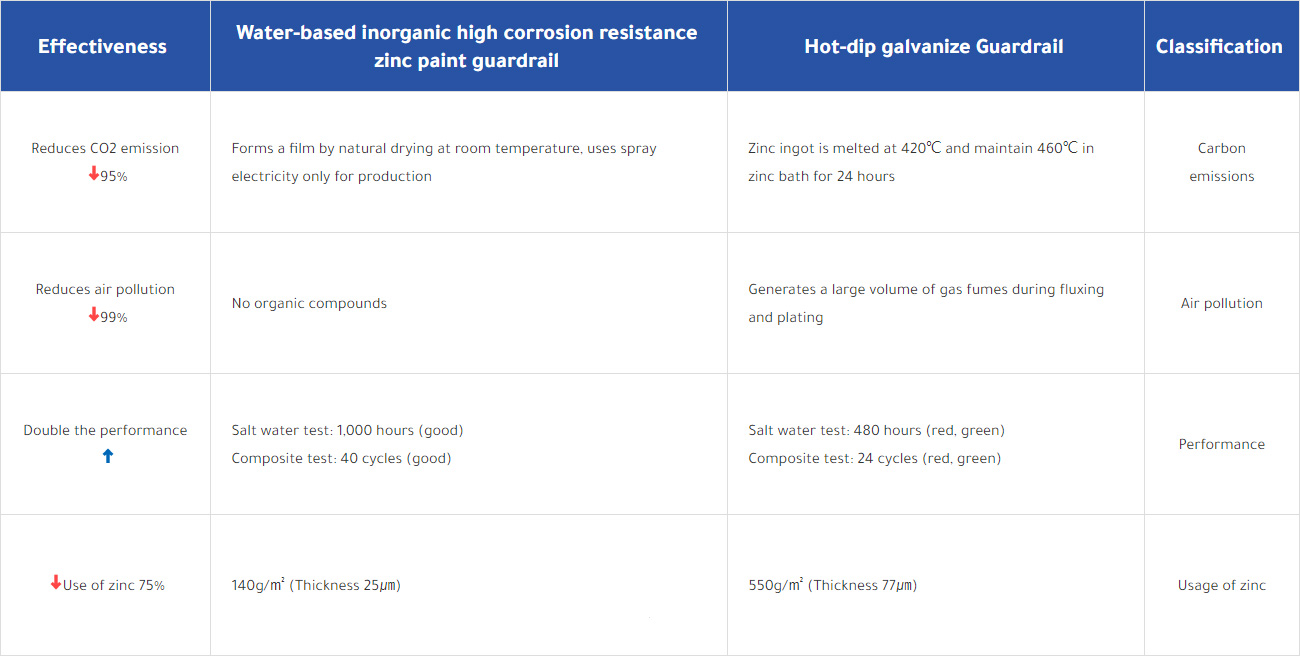

Classification Hot-dip galvanize Guardrail Water-based inorganic high corrosion resistance zinc paint guardrail Effectiveness
Carbon emissions Zinc ingot is melted at 420℃ and maintain 460℃ in zinc bath for 24 hours Forms a film by natural drying at room temperature, uses spray electricity only for production Reduces CO2 emission 95%
Air pollution Generates a large volume of gas fumes during fluxing and plating No organic compounds Reduces air pollution 99%
Performance Salt water test: 480 hours (red, green)
Composite test: 24 cycles (red, green)
Salt water test: 1,000 hours (good)
Composite test: 40 cycles (good)
Double the performance
Usage of zinc 550g/㎡ (Thickness 77㎛) 140g/㎡ (Thickness 25㎛) Use of zinc 75%

الدرابزين المجلفن بالغمس الساخن مقابل درابزين ZFC الذي يحد من انبعاثات الكربون
